Im Fokus: Verzugsfreies Spannen

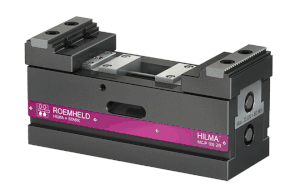

MC-P Schraubstöcke für die 5 Achs Bearbeitung

Das P steht für präzise

Die neuen MC-P Spannsysteme ersetzen die alte MC Reihe. Der neue patentierte Aufbau sorgt für noch mehr Präzision und somit letztendlich stabilere Bearbeitungsprozesse. Es kann entweder gegen eine Festbacke oder zentrisch gespannt werden. Mit dem MC-P Balance wird nun erstmals ein positionsflexibler Spanner angeboten, der das Programm komplettiert.



Anwendungsgebiet des Balance Spanners sind vor allem lange Bauteile die nicht durch das Spannen verzogen werden dürfen. Der Spanner ist mit 2 Spindeln ausgestattet. Die erste "schwimmt" sozusagen und zieht sich am Bauteil fest. Durch die zweite Spindel kann diese Position dann festgeklemmt werden. Das Prinzip wird unten im Video sehr schön deutlich.



Backenbreiten (max. Spannkraft)

  • 40mm   (7,5kN)
  • 60mm   (15kN)
  • 100mm (25kN)
  • 125mm (35kN)

Lassen Sie sich von uns beraten!


TS Turmspannsysteme

Setzen Sie in Ihrem Bearbeitungszentrum auf Hilma-Römheld Turmspannsysteme für höchste Stabilität und Präzision.



Es stehen Türme mit 3 (Tristar) oder 4 Spannseiten zur Verfügung in bis zu 3 Baugrößen. Somit können bei 4 Spannseiten bis zu 16 Werkstücke aufgenommen werden.



Es gibt zwei Spannvarianten für die Türme. Mit einer Spindel und 3. Hand Funktion. Dabei wird das erste Bauteil zunächst nur geklemmt, dann das zweite eingelegt und zum Schluss präzise gespannt. Die andere Variante (TS Vector) ist über zwei Spindeln realisiert.



Backenbreiten (max. Spannkraft)

  • 80mm   (20kN) nur TS Tristar
  • 100mm (25kN)
  • 125mm (40kN)

Vl Varioline

Was unterscheidet einen Varioline Schraubstock von einem NC Standardsystem? Ihre Anforderung!



Lassen Sie sich Ihre Spannsysteme so anfertigen, dass Sie den gesamten Maschinentisch nutzen können. So erhalten Sie das größtmögliche Teilespektrum mit nur einem Spannsystem und maximale Flexibilität.



VL Schraubstöcke spannen gegen eine Festbacke und sind mechanisch/ hydraulisch oder hydraulisch/ hydraulisch verfügbar. Sie können horizontal oder vertikal eingesetzt werden.





Backenbreiten (max. Spannkraft)

  • 100mm (25kN)
  • 125mm (40kN)
  • 160mm (50kN)

DS Doppelspannsysteme

DS Systeme spannen von zwei Seiten auf eine mittlere Festbacke. Die Betätigung erfolgt über eine Spindel auf einer Seite, sodass der Schraubstock auch horizontal genutzt werden kann. Durch die 3. Hand Funktion können die Werkstücke bequem nacheinander eingelegt werden.



Es können bis zu 4 Werkstücke(DS 125) auch unterschiedlicher Abmessungen durch eine entsprechende Backenwahl gespannt werden. Dies ermöglicht eine hohe Flexibilität in der Serienfertigung.









Backenbreiten (max. Spannkraft)

  • 100mm (25kN)
  • 125mm (40kN)
